La DATA BOX, le changing bag du 21e siècle

By Matthieu Normand
13.03.2011
2054
0

Lorsqu’il est question de décharger des fichiers numériques sur un plateau de tournage, la méthode la plus courante consiste à utiliser un ordinateur portable et des disques durs externes. Seulement, cette configuration pose un certain nombre de problèmes :

Où ranger l’ordinateur pour être sûr qu’il ne subisse pas de chocs ?
Quel logiciel de déchargement utiliser ?
Comment faire quand on a pas d’alimentation secteur et que la batterie interne arrive à la fin ?
Comment alimenter des tours RAID en 220V quand on est en rase campagne sans groupe électrogène ?

La réponse à toutes ces questions est la DATA BOX.

Mais de quoi s’agit-il ? La DATA BOX, développé par certains loueurs, est un flycase doté d’un ordinateur portable, d’un lecteur de cartes externe et de solutions d’alimentation en 12V/24V – 220V.

Nous vous présentons celles de 2 loueurs offrant cette solution clé en main. Seulement deux, parce que ce sont les seuls DATA BOX vraiment portables disponibles à la location, mais il est sûr que d’autres vont bientôt arriver.

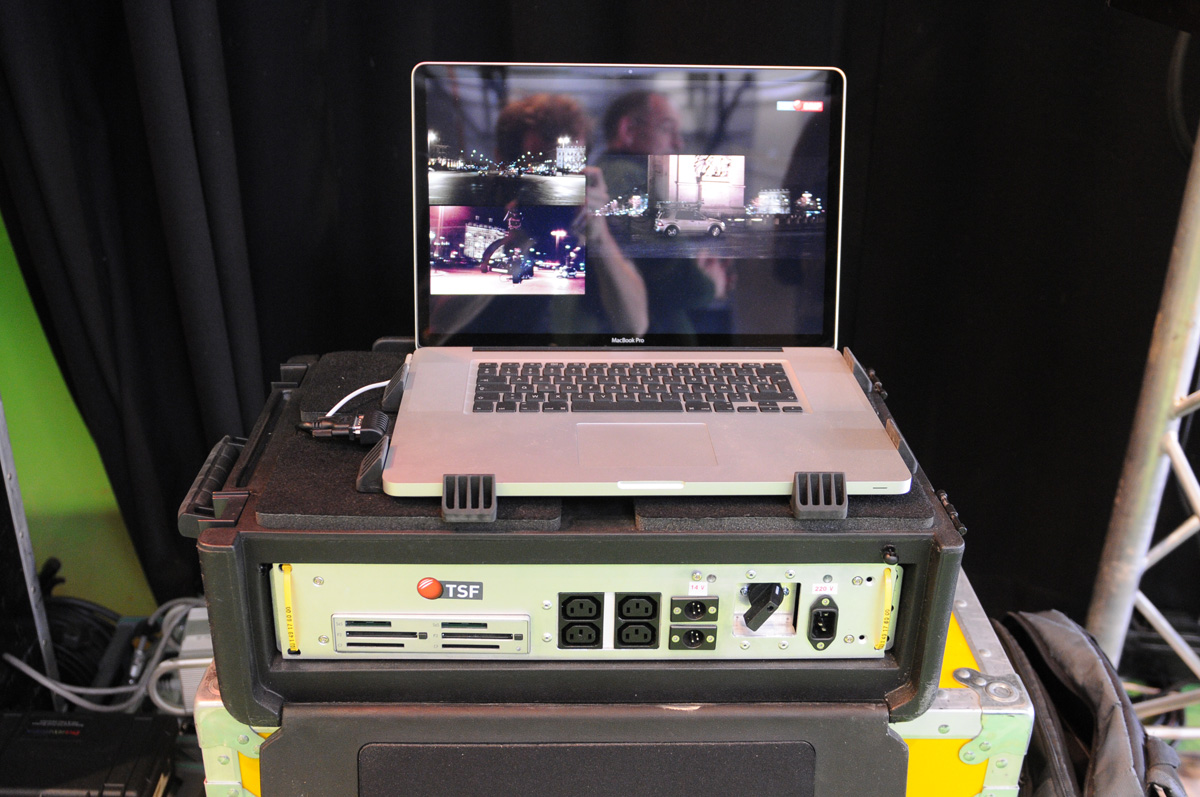

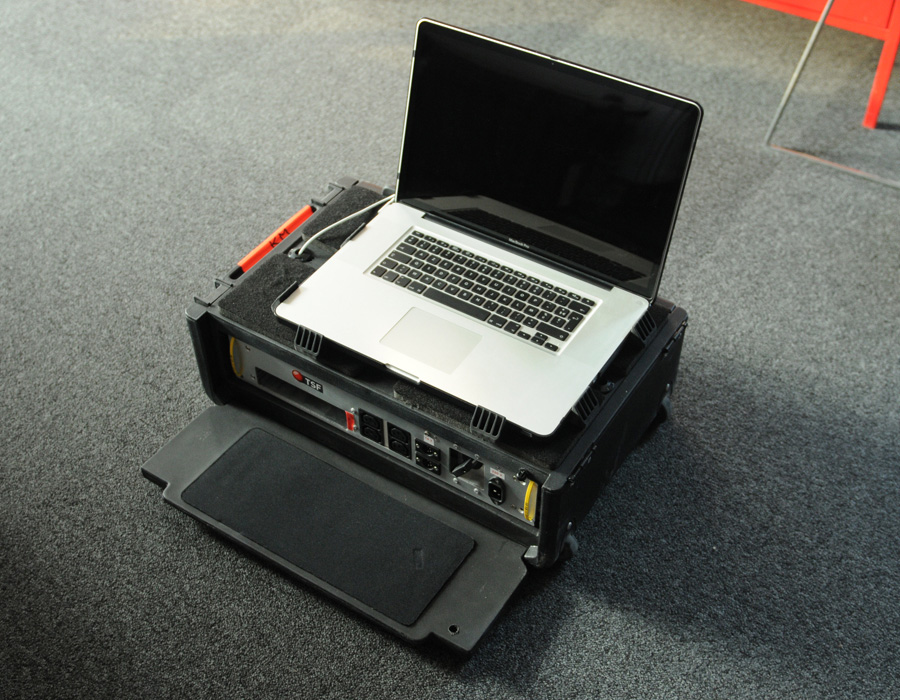

TSF DATA propose une DATA BOX équipé d’un MAC portable avec lecteur et alimentation en façade.

La configuration est la suivante :

  • Un ordinateur 17″ Macbook Pro 2,53 Ghz avec 8Go de RAM
  • Le logiciel ShotPut Pro pour clonage sécurisé des données (Imagine Products)
  • Un double lecteur de carte SxS – PCMCIA – Compact Flash – doté de 4 ports eSATA
  • 4 prises femelles Europa 220V pour alimenter des disques durs externes
  • Une entrée 220V
  • 2 prises XLR4 14V reliées à un convertisseur qui transforme le 14V en 220V
  • Un commutateur pour choisir entre le 14V et le 220V
  • 3 ports USB 2.0 – 1 port Firewire 800 – 1 port SxS
  • Logiciels inclus : Final Cut Pro, DVD Studio Pro, Compressor, logiciels RED…

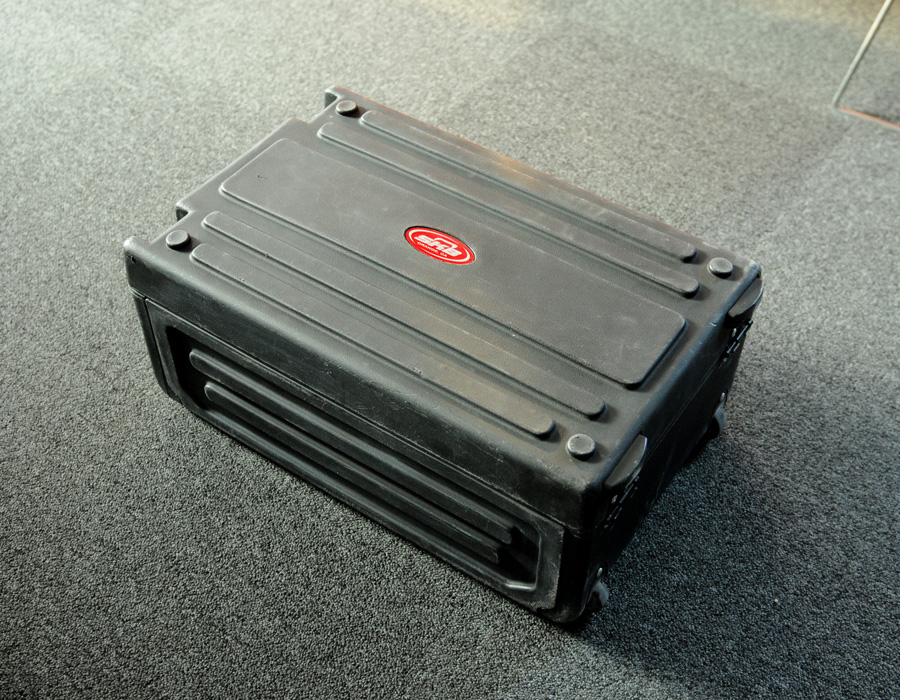

  • Un flycase équipé d’une poignée et de roulettes

TSF fournit également à la location des disques durs RAID.

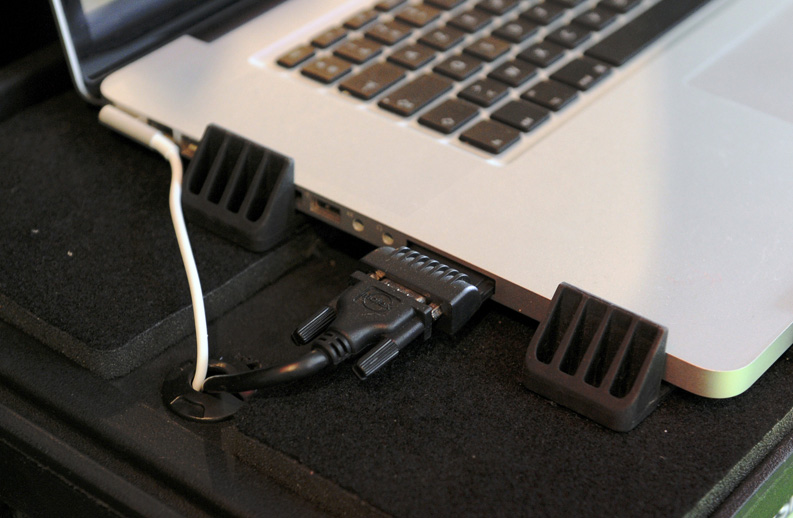

Au dessus : le double lecteur de cartes QIO est relié au Mac via le port Express Card.
Remarquez le système de pattes qui retient le Macbook Pro.

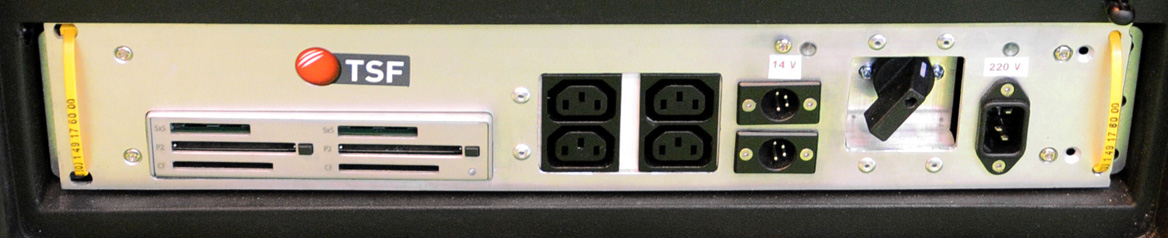

En façade, on voit le double lecteur QIO, les 4 prises femelles Europa 220V, les 2 entrées XLR4 en 14V, le commutateur 14V-220V et la prise 220V.

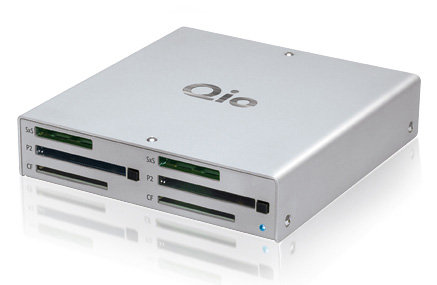

Le double lecteur QIO (Sonnet), relié à l’ordinateur via le port Express Card, est capable de lire deux cartes SxS, PCMCIA ou Compact Flash, et cela en simultané. Il est également doté (à l’arrière) de 4 ports eSATA qui lui permettent d’effectuer des transferts à haut débit avec des disques durs externes.

A cause de l’ampérage nécessaire pour alimenter plusieurs disques externes (tour RAID à 4 disques par ex.), la DATA BOX, en mode 14V, doit être reliée à 2 batteries plomb 14V /25A.

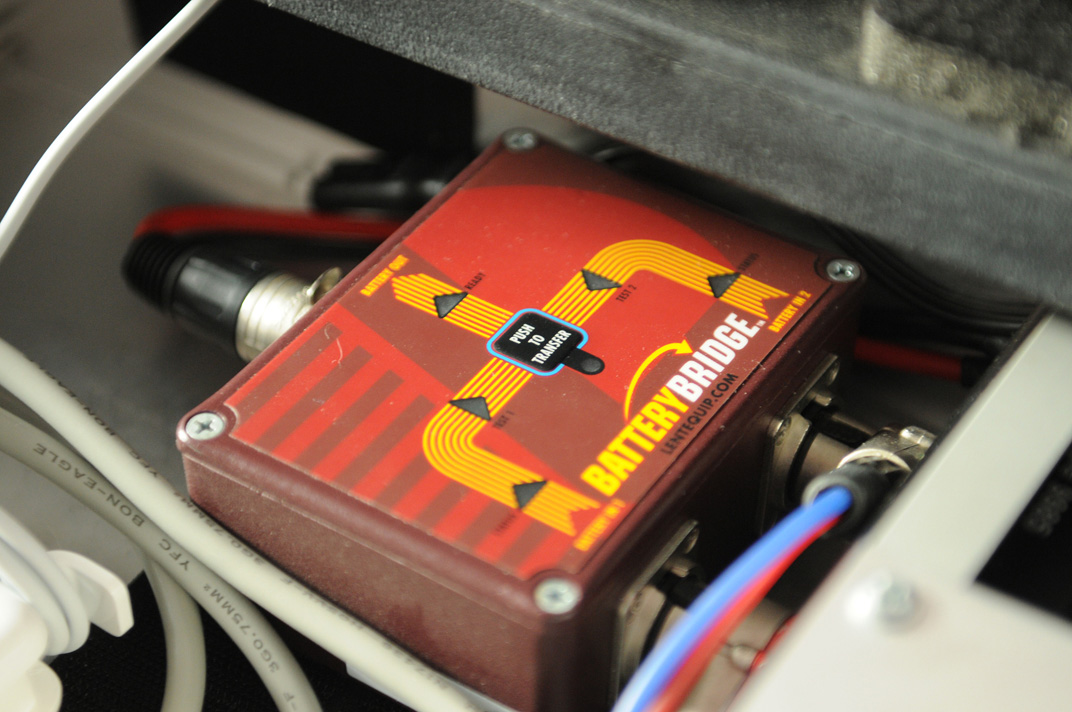

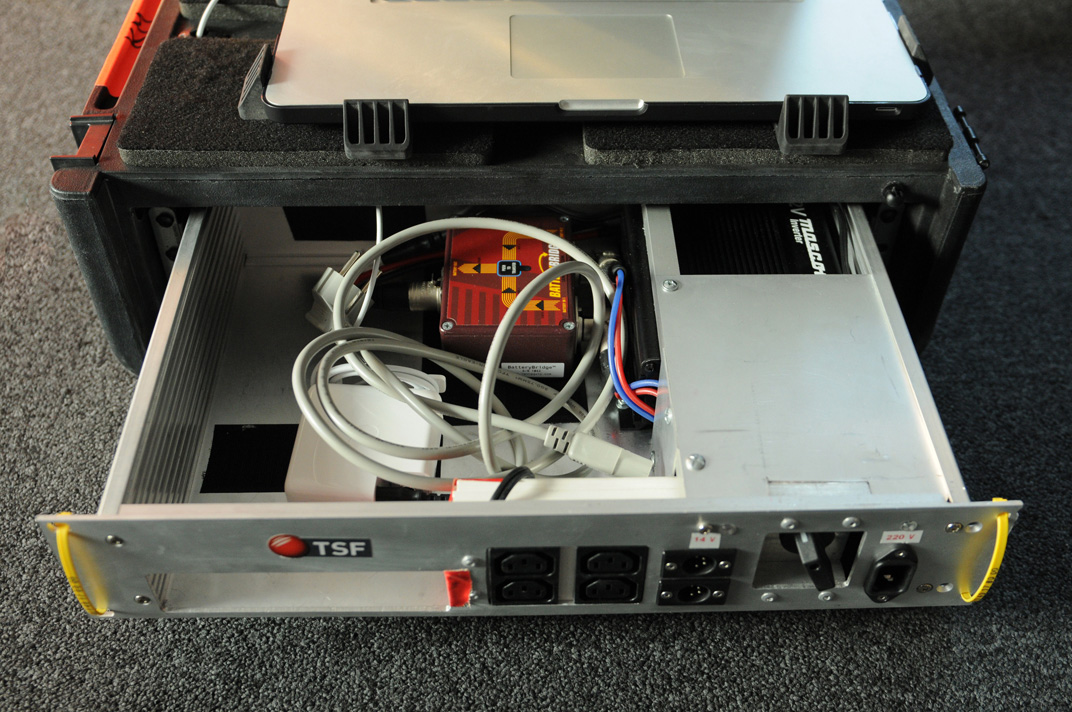

En ouvrant le tiroir avant, on peut voir au centre (en orange) le Battery Bridge où se branchent les 2 batteries 14V. Ce boitier est relié à un convertisseur 14V-220V (à droite en noir). TSF DATA fournit les adapatateurs Europa femelle vers tous types de prises.
Le bouton 14V/220V permet de switcher entre les 2 types d’alimentation. En théorie, ceci devrait même être possible en cours de déchargement de fichiers. Mais cela reste fortement déconseillé.

Le Battery Bridge permet :

  • soit d’utiliser une batterie puis, quand celle-ci est vide, de passer automatiquement sur la deuxième sans coupure. Mais dans ce cas, les puissances ne sont pas additionnées.
  • soit, en restant appuyé quelques instants sur le bouton noir du centre, d’utiliser en simultanée les 2 batteries permettant ainsi d’additionner leur ampérage et d’avoir également une décharge simultanée.

Malheureusement, il n’est pas encore possible de surveiller la tension des batteries en cours d’utilisation, et ainsi d’éviter la coupure intempestive durant une copie. Mais une solution est en cours d’étude.

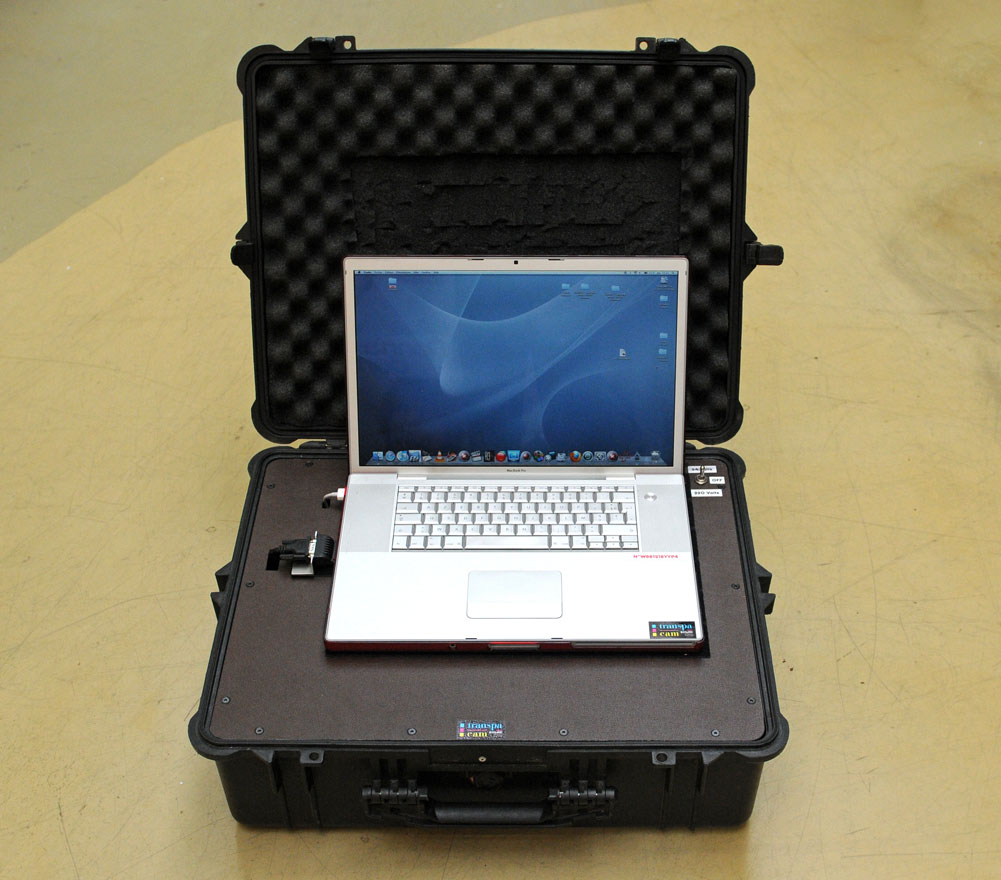

TRANSPACAM propose une DATA BOX équipé d’un MAC portable avec, sur le côté, lecteur de cartes, disque dur embarqué et alimentation.

La configuration est la suivante :

  • Un ordinateur Macbook Pro 17″ 2,6 Ghz avec 4 Go de RAM
  • Logiciel ShotPut Pro pour clonage des données (Imagine Products)
  • Un double lecteur de carte SxS – PCMCIA – Compact Flash- doté de 4 ports eSATA
  • Deux ports e-SATA externes pour disque dur
  • Système de disque dur amovible conditionné en cartouche (Icy Box)
  • Une entrée 220V
  • Une prise XLR3 24V reliée à un convertisseur 24V-220V
  • Commutateur pour choisir entre le 24V et le 220V
  • 1 prise femelle 220V standard
  • 3 ports USB 2 – 1 port FW 400 – 1 port FW 800
  • Logiciels : R3D Data Manager, Final Cut Pro, DVD Studio Pro, Compressor, logiciels RED…
  • Un flycase

TRANSPACAM fournit également à la location des disques durs RAID.

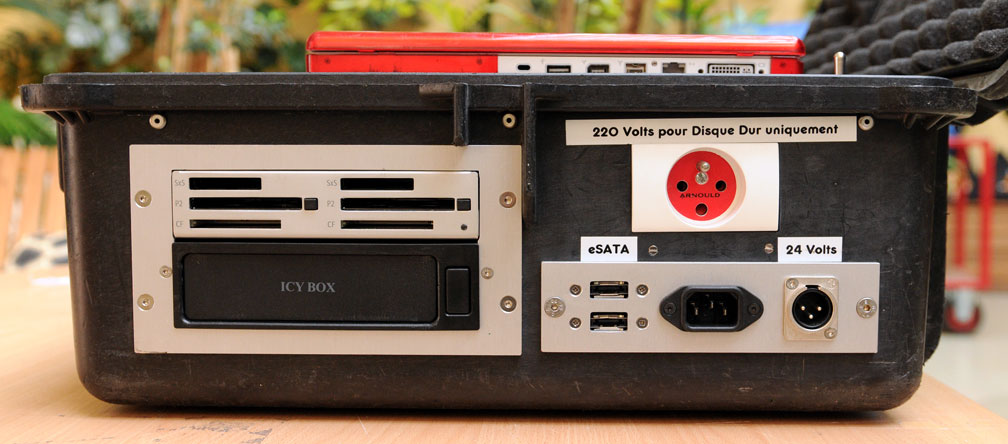

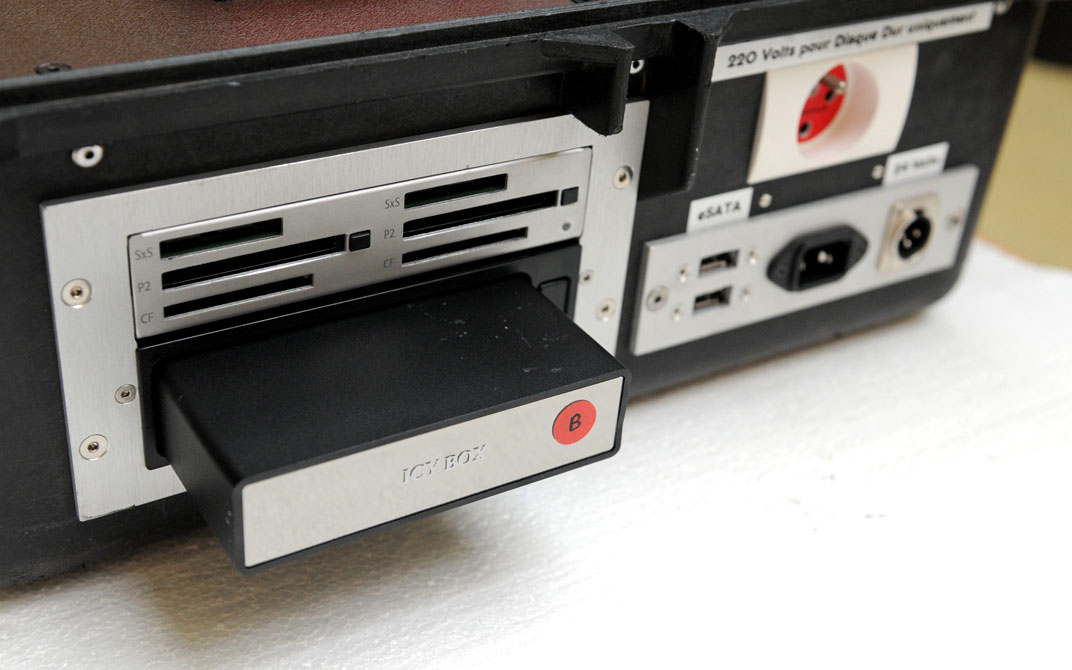

Situé sur le côté droit du flycase, on trouve le double lecteur QIO, le système de disque dur extractible ICY BOX, 2 prises eSATA, une prise mâle 220V, une prise femelle 200V et une entrée XLR3 24V.

Le système ICY BOX est un rack pour disque dur, relié en eSATA au lecteur QIO.

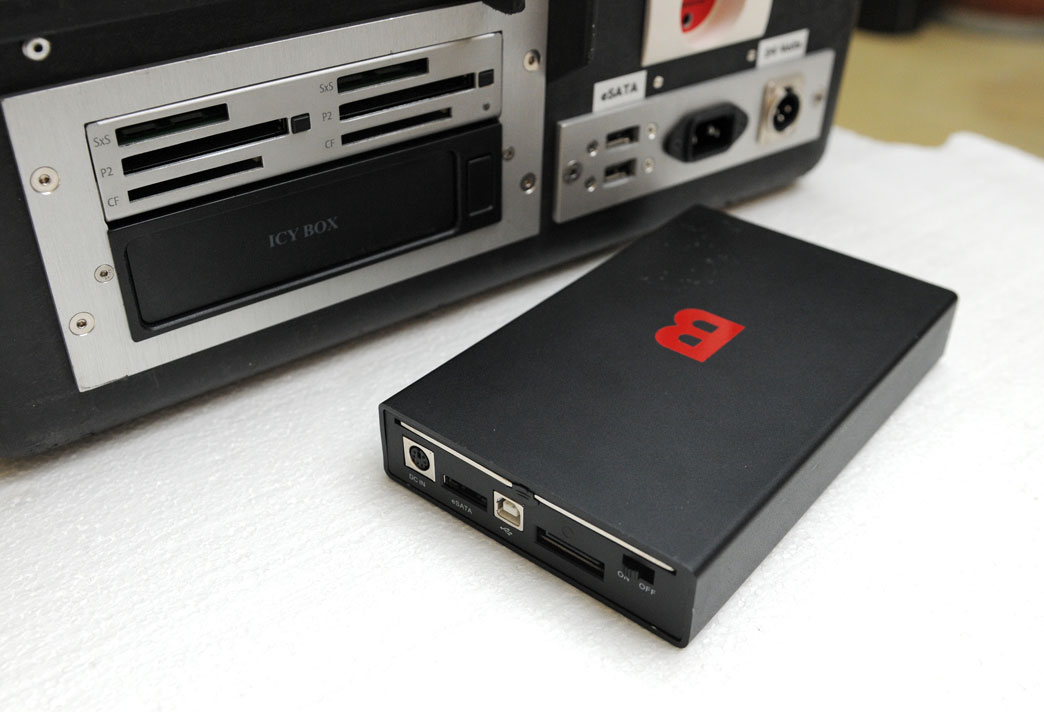

Les disques enfichables de 750 Go fournis par TRANSPACAM sont placés dans un boitier externe équipé d’un port eSATA, d’un port USB et d’une alimentation externe. On peut donc, même hors du rack, les relier à un autre ordinateur. Ils sont destinés à être utilisés comme disques navettes avec la post-production.

Le système ICY BOX et les 2 prises eSATA externes sont reliés au lecteur QIO, lui-même relié en Express Card à l’ordinateur.

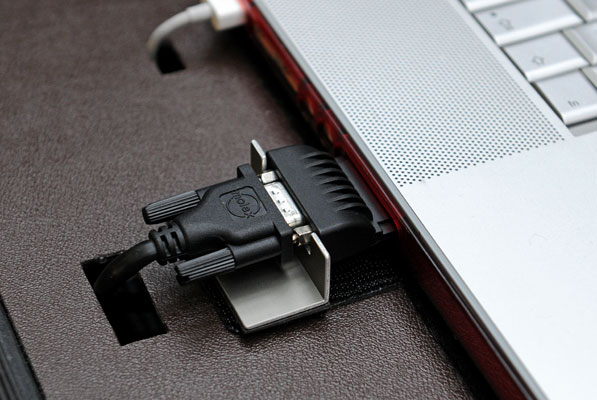

A gauche : Liaison Express card avec le lecteur QIO. Noter le patte métallique empêchant les déconnections intempestives de la carte.

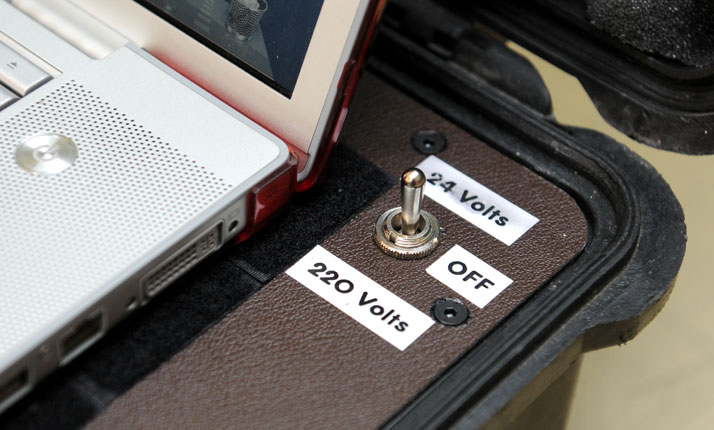

A droite : Switch 24V – Off – 220V

Il n’est pas possible de switcher entre le 220V et le 24V pendant un déchargement.
Remarque : le disque ICY BOX étant relié au 220V ou au 24V, il est important de penser à « l’éjecter » avant chaque débranchement d’alimentation ou de switch.

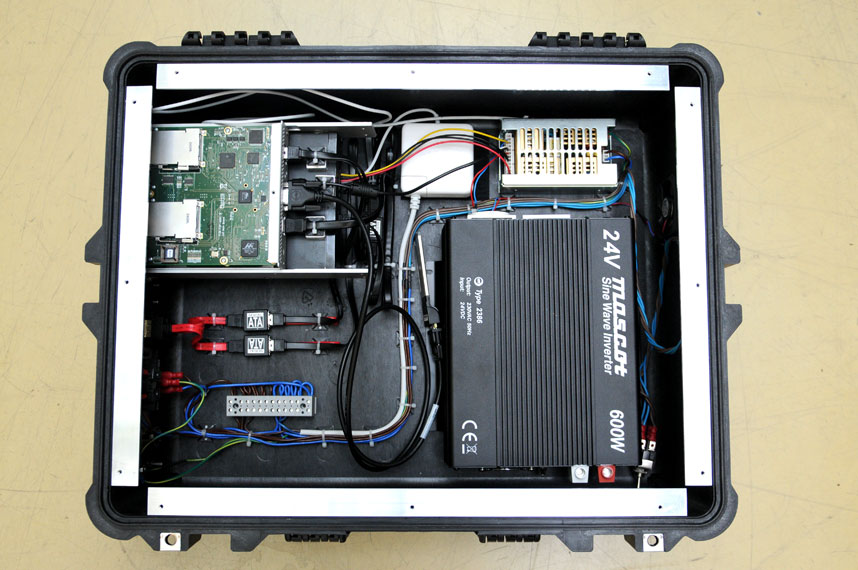

Si on dévisse le capot, voici à quoi ressemble le moteur.
En haut à gauche, le lecteur QIO « ouvert » pour un meilleur rafraichissement. En dessous le système ICY BOX.
En bas à droite, le convertisseur 24V-220V.

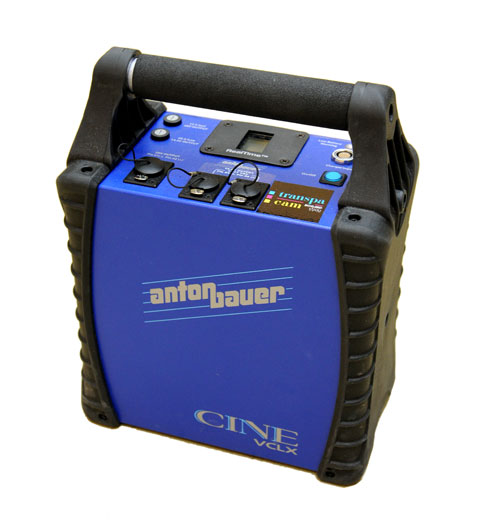

Pour pallier au problème d’ampérage (ordi + disque interne + tour RAID), TRANSPACAM recommande d’utiliser leur DATA BOX avec des batteries ANTON BAUER 24V.

Ici, encore, pas de vrai moyen de savoir à quel moment la puissance sera trop basse pour alimenter les disques (et ce, malgré l’affichage numérique ANTON). Patience…
